ZH-120JM全自动精密倒角机

收藏
  • 商品说明

核心工作原理

  1. 定位夹紧：工件送入中心定位夹具（气动 / 液压自定心 V 型夹模），自动对中锁死，保证工件与双机头同轴度；

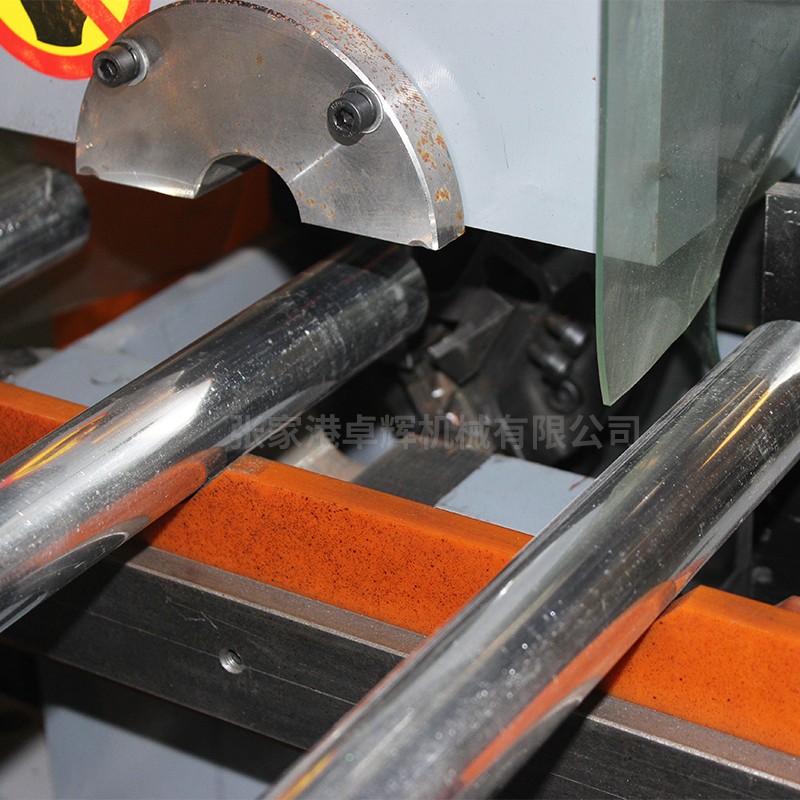

  2. 同步切削：左右刀盘电机同步旋转，伺服 / 液压驱动刀盘向工件两端进给，同时切削两端内外角、修平断面；

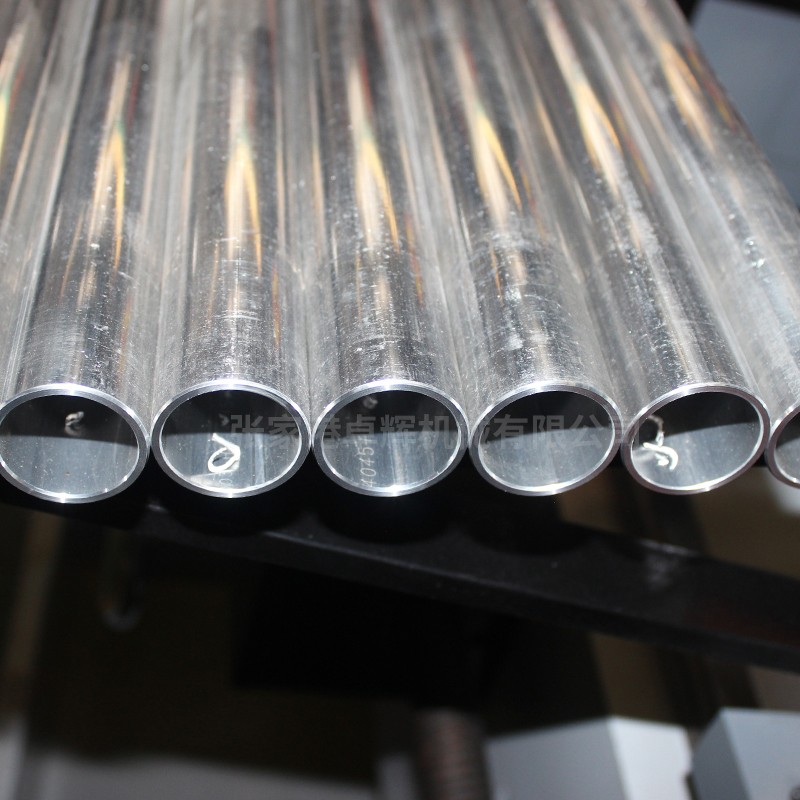

  3. 自动退刀卸料：加工完成刀盘退回，夹具松开，成品自动落料，全自动机型可连续循环上料加工。

    核心逻辑：工件固定、双刀头双向同步进给，两端加工尺寸、倒角角度完全一致，长度公差稳定。

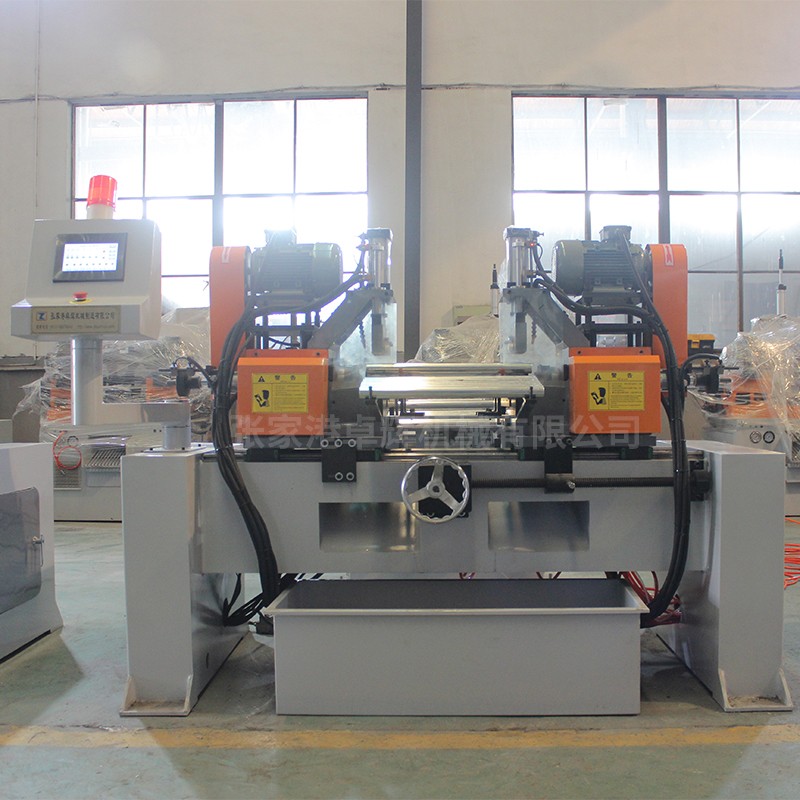

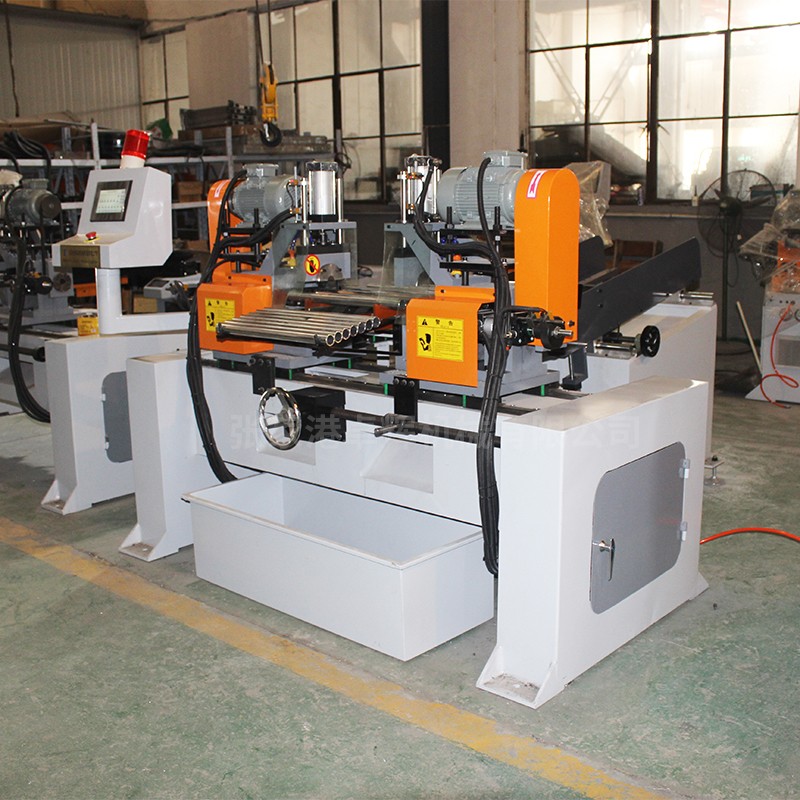

整机核心结构

  1. 床身：重型铸件整体机身，减震抗变形，保证长期高精度；

  2. 双切削机头：左右各一套主轴电机 + 可调节刀盘，刀片模块化，快速更换倒角规格；

  3. 夹紧系统：气动（6-8kg 气源）/ 液压夹紧，分短料立式夹具、长料卧式托辊夹具；

  4. 进给驱动：经济型液压进给，高精度机型伺服数控进给，数字调节倒角深度、速度；

  5. 控制系统：PLC / 触摸屏数控面板，存储多组工件参数，刀补数字化，带断刀报警；

  6. 自动上料选配：振动盘短料排料架、长料料仓、机械手送料，实现无人流水线；

  7. 辅助部件：冷却喷淋、废料收集槽、机头移动手轮（适配不同长度工件）。
